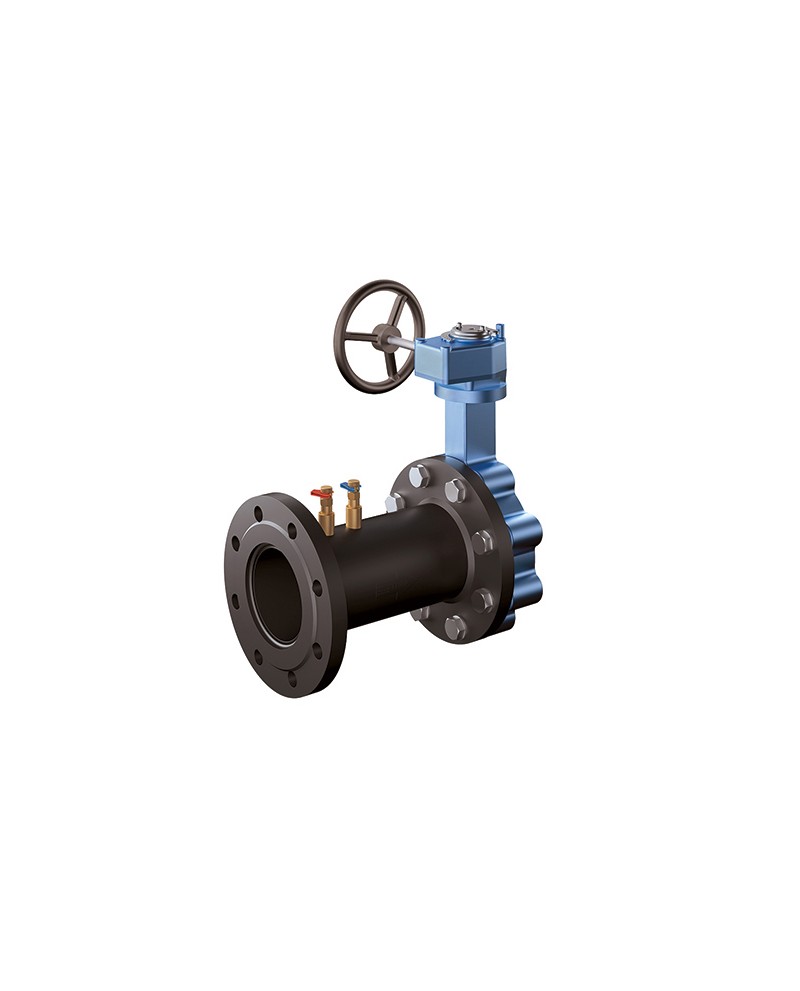

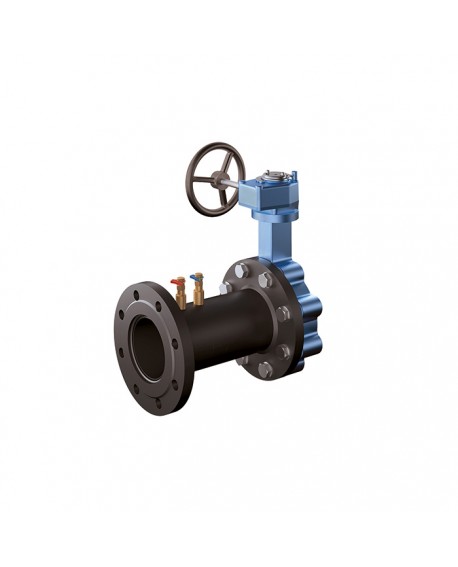

Ventil Nexusvalve Fluctus prirobnični z ročno prestavo

Balansirni ventil Nexus Fluctus je kombiniran kontrolni in zaporni ventil statičnih krogov za hladna in topla omrežja.S prirobničnimi priključki in ročno prestavo. Meritve so izvedene preko Venturi šobe s fiksno Kv vrednostjo. Meritve pretoka brez specificiranih pred nastavitev.  Venturi merilna tuba ST 37.0, površinsko obdelano. Materiali: Ohišje, Venturi os, merilni priključki: zelo odporna medenina CW602N; krogla/ nastavitveni vijak:  zelo odporna medenina CW602N, kromirano.

 Tehnične specifikacije:

- Natančnost meritve: +/- 3%.
- Maks. delovna temperatura: 120 °C.
- Aktuacija z zasunom.
- Tlačna oznaka: PN16.
- Priključek: Prirobnica  PN16 DIN2501.
- Nominalna širina: DN65-DN300.

Tip	Nominalna širina		Kvs [m³/h]	Razpon pretoka [l/h]		Koda
	[DN]	["]
Fluctus Fl/Hl DN 65	65	2 1⁄2"	78,2	6,48 - 25,2	1	MN80597.471
Fluctus Fl/Hl DN 80	80	3"	169	12.60 - 54.0	1	MN80597.472
Fluctus Fl/Hl DN 100	100	4"	360	22.30 - 93.6	1	MN80597.473
Fluctus Fl/Hl DN 125	125	5"	502	32.40 - 144.0	1	MN80597.474
Fluctus Fl/Hl DN 150	150	6"	1010	60,50 - 205,0	1	MN80597.475
Fluctus Fl/Hl DN 200	200	8"	1910	101,00 - 360,0	1	MN80597.476
Fluctus Fl/Hl DN 250	250	10"	2540	148,00 - 565,0	1	MN80597.477
Fluctus Fl/Hl DN 300	300	12"	4850	259,00 - 814,0	1	MN80597.478
